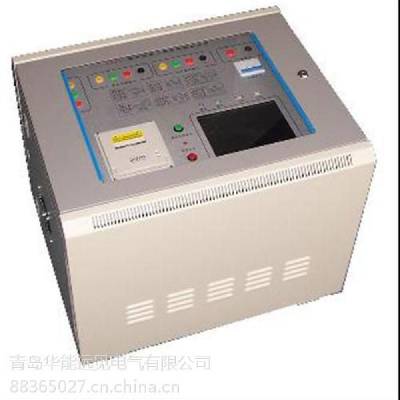

HN2001F工频路线参数测试系统

1 、本测试系统抗干扰能力强。在对同杆架设及多交叉跨越的高压输电线路测试时，在被测高压线路的感应电压高达15000伏时，只要现场实际满足以下条件，测试系统电源仍可正常输出非工频的试验电源信号进行线路参数的正常测试。 A、阻抗参数测试时，线路末端对侧短路（接地或不接地）后，被测线路对地的感应电流（每相）小于20A； B、电容参数测试时，线路始、末端开路，线路始端对地的感应电流（每相）小于2A；

       2、本测试系统对高压电缆输电线路使用工频的电源进行阻抗参数测试时,测试系统电源短时间输出电流可以高达30-40A，测试系统主机的自动量程***解决了测试不准的难题。

       3 、工频交流参数的测试：仪器主机可以做为0.2级的三相交流工频参数测试仪来使用，在显示屏中可以同屏幕显示出被测的三相电压、电流、有功功率、无功功率、功率因数、工频频率、电压及电流的相量图，用于在线路参数参数过程当中监测工频感应电压和电流的方向和幅值。

       4、 谐波测量：仪器主机可以做为三相交流工频谐波参数测试仪来使用，可以测试1～31次的电力谐波，并分别显示三相的电压、电流波形，谐波棒图，奇次谐波含量，偶次谐波含量。可以进行数据保存，打印，查询。

       5、 线路试验 ：仪器主机可以采用工频和定频两种不同的测试方式对线路的各项参数进行测试，仪器操作界面采用全汉化菜单动态提示操作。

       6、 测试系统自带热敏高速打印机，可以及时在现场打印出所有的试验数据和计算结果。

HN2001F工频路线参数测试仪

1、仪器供电电源：三相，～380V±10%，1***，50Hz （有效值）

2、仪器内部异频电源特性：

   输出电压：三相，0～200V（有效值,＜±1%）

   输出电流：***

3、测量范围：

  电容： 0.1～30μF

  阻抗： 0.1～400Ω

  阻抗角： 0°～360°

  线路长度从0.3km到400km均应能够稳定准确测试

4、测量分辨率：

  电容： 0.01μF

  阻抗： 0.01Ω

  阻抗角： 0.01°

5、测量准确度：

  电 容：≥1μF时，±1%读数±0.01μF

        ＜1μF时，±3%读数±0.01μF

  阻 抗：≥1Ω时，±1%读数±0.01Ω

        ＜1Ω时，±3%读数±0.01Ω

  阻抗角：测试条件:电流＞0.1A

          ±0.3°(电压＞1.0V), ±0.5°(电压:0.2V～1.0V)

6、保护功能，仪器具有过流、过压、接地等保护功能。

7、波形畸变率：正弦波，畸变率 ＜2%。

HN2001F工频路线参数测试仪

1、快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦

  合电容（线路直阻采用专门的HVLR线路直阻仪进行测量）。

2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量。

3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量。

4、仪器以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器

  。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便。

5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参

  数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量。

6、测量精度高，仪器本身提供接近工频的异频电源（47.5Hz和52.5Hz），轻松分离工频及杂波干扰，有效地实

  现小信号的高精度测量。

7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。

8、可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。
